Как я подбирал систему отопления для дома из газобетона: теплотехнический расчет и практические рекомендации
Привет! Проектировщик Алексей на связи. Сегодня поделюсь опытом подбора системы отопления для дома из газобетона площадью 180 м². Недавно работал над таким проектом и хочу рассказать, как правильно учесть все особенности этого материала при проектировании отопления.
Нормативная база
При проектировании опираемся на следующие документы:
- СП 50.13330.2012 “Тепловая защита зданий”
- СП 60.13330.2020 “Отопление, вентиляция и кондиционирование воздуха”
- ГОСТ 31359-2007 “Бетоны ячеистые автоклавного твердения”
- СП 402.1325800.2018 “Здания жилые. Правила проектирования систем отопления”
Особенности газобетона как строительного материала
Характеристики газобетона D500 (наиболее популярная марка):
- Плотность: 500 кг/м³
- Теплопроводность: 0,12 Вт/м·°C
- Толщина стен: 375 мм
- Паропроницаемость: 0,20 мг/(м·ч·Па)
🔍 Важно! Газобетон имеет высокую паропроницаемость, поэтому система отопления должна обеспечивать равномерный прогрев стен для предотвращения образования конденсата.
Расчет теплопотерь
Рассмотрим пример расчета для двухэтажного дома:
- Общая площадь: 180 м²
- Высота потолков: 3 м
- Регион: Московская область
- Расчетная температура: -28°C
1. Теплопотери через ограждающие конструкции
Формула расчета: Q = k × S × ΔT, где:
- k – коэффициент теплопередачи
- S – площадь поверхности
- ΔT – разница температур
Расчет для стен:
- Площадь стен: 200 м²
- Сопротивление теплопередаче:
- Газобетон 375 мм: R = 3,125 м²·°C/Вт
- Штукатурка: R = 0,05 м²·°C/Вт
Итого: R = 3,175 м²·°C/Вт
Теплопотери через стены:
Q = (200 × (20 – (-28))) / 3,175 = 3023 Вт
2. Теплопотери через окна и двери
Окна (45 м²):
- Двухкамерный стеклопакет: R = 0,66 м²·°C/Вт
Q = (45 × 48) / 0,66 = 3272 Вт
3. Теплопотери через кровлю и пол
- Кровля: 1500 Вт
- Пол первого этажа: 1200 Вт
Суммарные теплопотери: 8995 Вт ≈ 9 кВт
💡 Добавляем запас 20% на инфильтрацию и отопление контура ГВС:
Итоговая требуемая мощность: 11 кВт
Выбор системы отопления
В зависимости от доступных энергоресурсов рассмотрим варианты:
1. Газовое отопление
Оптимальный вариант при наличии газа:
- Конденсационный котел мощностью 12 кВт
- КПД до 108%
- Стоимость оборудования: от 150 000 ₽
- Стоимость монтажа: от 80 000 ₽
- Эксплуатационные расходы: 1500-2000 ₽/месяц
2. Электрическое отопление
При отсутствии газа:
- Электрокотел 12 кВт + косвенный водонагреватель
- Требуется ввод 380В
- Стоимость оборудования: от 90 000 ₽
- Стоимость монтажа: от 50 000 ₽
- Эксплуатационные расходы: 7000-9000 ₽/месяц
3. Тепловой насос
Энергоэффективное решение:
- Воздушный тепловой насос 12 кВт
- COP (коэффициент преобразования энергии): 3,8-4,2
- Стоимость оборудования: от 350 000 ₽
- Стоимость монтажа: от 100 000 ₽
- Эксплуатационные расходы: 2500-3500 ₽/месяц
Особенности монтажа отопления в газобетонном доме
💡 Важные моменты:
- Температурный режим:
- Максимальная температура теплоносителя: 70°C
- Оптимальная температура: 55-60°C
- Перепад температур на радиаторах: не более 25°C
- Выбор радиаторов:
- Рекомендуемый тип: панельные или алюминиевые
- Увеличенная площадь теплоотдачи
- Расстояние от пола: минимум 10 см
- Расстояние от подоконника: минимум 15 см
- Теплый пол:
- Рекомендуемая температура пола: 26-28°C
- Шаг укладки труб: 15-20 см
- Максимальная температура теплоносителя: 45°C
Пример спецификации для нашего дома
- Основное оборудование:
- Газовый конденсационный котел Viessmann Vitodens 100-W 12 кВт
- Бойлер косвенного нагрева 200 л
- Расширительный бак 24 л
- Насосная группа
- Система отопления:
- Радиаторы: 10 шт панельных Purmo
- Теплый пол: 60 м² (в ванных и кухне)
- Трубы PEX-a для теплого пола
- Трубы PPR PN20 для радиаторного отопления
Общая стоимость системы “под ключ”: 420 000 – 450 000 ₽
🔍 Вывод:
Для дома из газобетона я рекомендую:
💡 Использовать низкотемпературные системы отопления
💡 Комбинировать радиаторное отопление с теплым полом
💡 Устанавливать погодозависимую автоматику

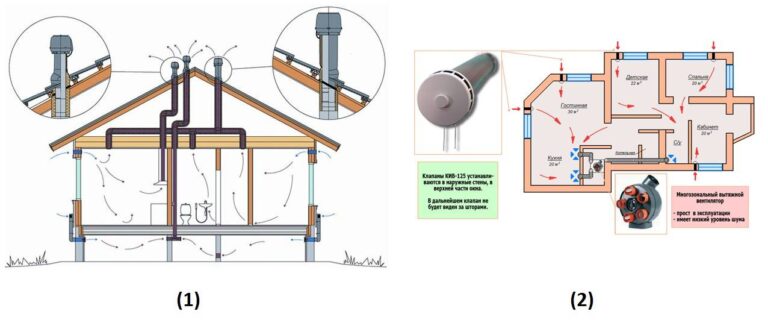

💡 Организовать эффективную вентиляцию
📌 В следующей статье: подробно разберем проектирование водяного отопления, расчет мощности котла и подбор радиаторов по СНиП.
