— Алексей, мы начинаем делать проект дома. Я слышал, что электрика — одна из самых ответственных частей. С чего вообще начинать?
— Да, вы правы. Электроснабжение — это безопасность, комфорт и устойчивость всех инженерных систем. Давайте разберёмся по порядку.
1️⃣ Какие бывают схемы электроснабжения?
В частном доме используется однофазное (220 В) или трёхфазное (380 В) питание:
- Однофазное — подходит для небольших домов до 15 кВт общей мощности.
- Трёхфазное — требуется, если у вас:
- Электрокотёл свыше 6–7 кВт.
- Большой дом >150 м².
- Много мощных потребителей: баня, насосы, кондиционеры, варочные панели и пр.
📌 Чтобы подключить дом, вы подаёте заявку в сетевую организацию (в России — ПАО «Россети» или локальные операторы). Вам выделяют мощность, например 15 кВт.
2️⃣ Главные компоненты системы электроснабжения
- Вводной автомат (ВА) — защищает от перегрузок.
- УЗО/диффавтоматы — защита от утечек и поражения током.
- Распределительный щит — “сердце” системы.
- Группы потребителей: освещение, розетки, кухня, котельная, насос, кондиционер и пр.
—
🔍 Пример:
Допустим, у нас дом 120 м². Основные потребители:
| Устройство | Мощность, кВт |
|---|---|
| Освещение | 1.5 |
| Розетки (бытовая техника) | 3.0 |
| Электрокотёл | 6.0 |
| Водяной насос | 1.0 |
| Кухня (плита, микроволновка) | 3.5 |
| Прочее (кондиционер и т.д.) | 2.0 |
| ИТОГО | 17.0 кВт |
Значит, нужен трёхфазный ввод, с автоматом не менее 25 А на каждую фазу.
📘 Справка: Номинальный ток вводного автомата:
I = P / (U × √3 × cosφ)
Где:
P — мощность, Вт
U — напряжение, 380 В
cosφ — 0.95 (приблизительно) Для 17 000 Вт:
I ≈ 17000 / (380 × 1.73 × 0.95) ≈ 27 А Берём автомат на 32 А с запасом.
3️⃣ Как делается проект?
📐 По СП 256.1325800.2016 и ПУЭ 7.1:
- Определяется мощность и режим нагрузки.
- Делятся группы (освещение, розетки, отдельные приборы).
- Расчёт сечений кабелей.
- Учитываются нагрузки, длины кабелей и падение напряжения.

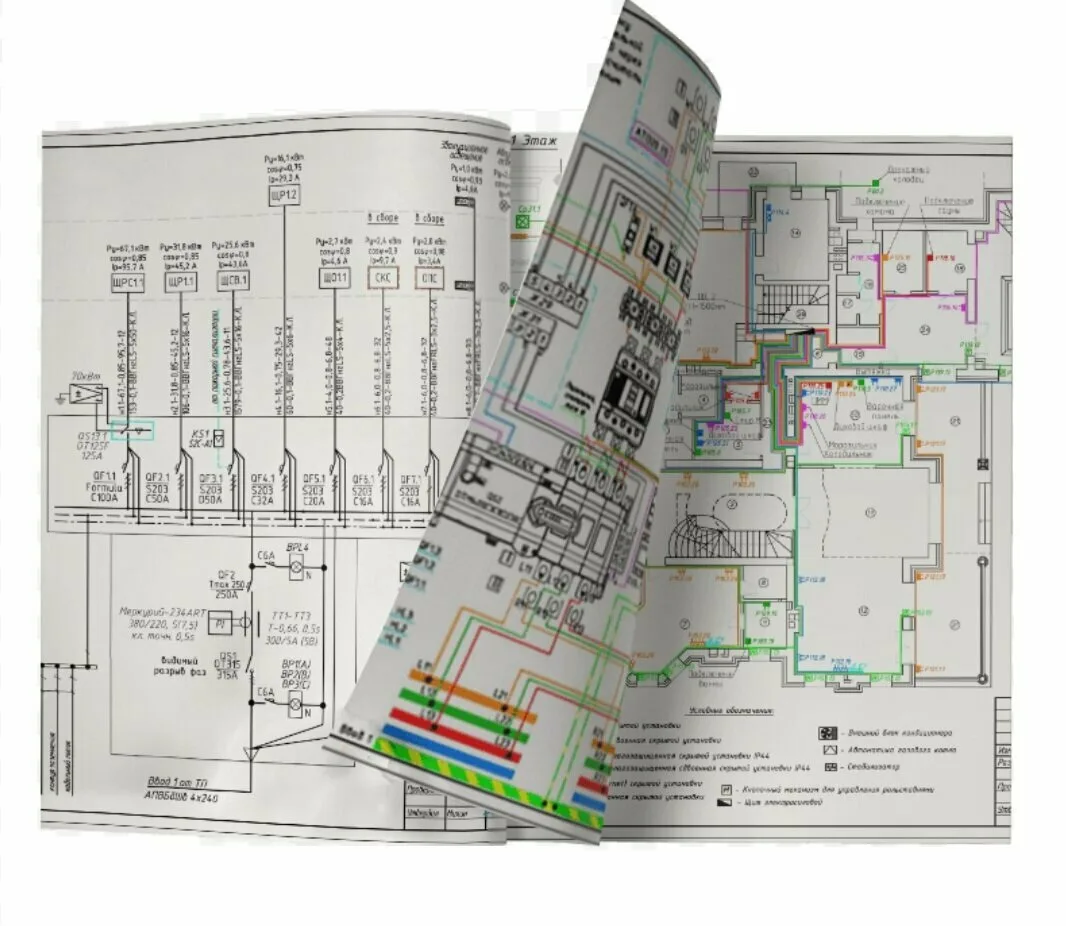

- Разрабатывается однолинейная схема.
💡 Рекомендую:
- Делать отдельные линии на плиту, бойлер, насос.
- Устанавливать УЗО на каждую мокрую зону.
- Щит монтировать в прихожей или техпомещении.
4️⃣ Дополнительные элементы безопасности
- Система уравнивания потенциалов (СУП) — обязательна!
- Грозозащита (УЗИП) — особенно в регионах с частыми грозами.
- Резервное питание — генератор или ИБП для насоса и котла.
📘 Смотрите ПУЭ, глава 1.7, 7.1; СП 256.1325800.2016.
— Алексей, а можно подключить генератор в обход сетей?
— Да, но только с автоматическим реле переключения или ручным переключателем. Никогда не подключайте генератор напрямую в щит без отсечки — это смертельно опасно для электриков, которые могут работать на линии!

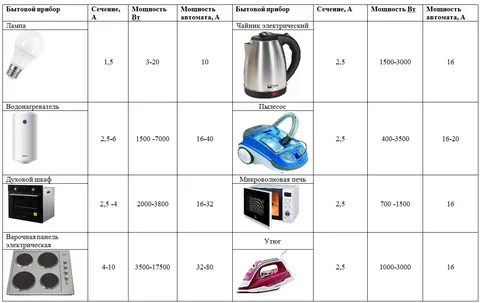

🔚 В следующей истории мы научимся рассчитывать потребляемую мощность дома, чтобы не было перегрузок и отключений.
